Cara Setting Dan Konfigurasi IP Address || Cisco Packet Tracer

Konfigurasi IP Address pada Cisco – Mungkin sebagian orang sudah banyak yang paham tentang cisco, disini kita akan berkenalan sedikit dengan Cisco Packet Tracer. Bagi yang masih bingung cisco packet tracer ini merupakan sebuah aplikasi dimana kita dapat mensimulasikan jaringan tanpa menggunakan alat fisik berupa router cisco, hal ini sangat memudahkan kita untuk melakukan simulasi tanpa harus mengeluarkan biaya yang sangat mahal untuk membeli alatnya.

Nah pada konfigurasi ip address pada cisco ini, ada dua versi yaitu kita konfigurasi melalui GUI dan konfigurasi melalui CLI. Disini kita akan membahas keduanya langsung saja simak bagaimana cara konfigurasi atau setting ip address di cisco….

setting ip address

Untuk topolgi sendiri disini kita hanya konfigurasi dengan 1 router dan 1 buah pc. Berikut keterangan dari topologi di atas.
  • Pada router dengan interface Fa0/0 memiliki ip address 192.168.1.1 /24
  • Untuk PC kita akan memberikan ip address 192.168.1.2 /24
  • Untuk penggunaan kabel kita menggunakan kabel cross, kenapa ? Karena kabel cross digunakan untuk menghubungkan 2 perangkat yang sama
Jadi sebaiknya disaat sebelum konfigurasi dimulai alangkah baiknya kita memhami topolgi yang kita konfigurasi bagaimana, apabila sudah kita pahami langsung saja kita ke konfigurasinya.

Setting ip address cisco mode GUI dan CLI

Kofigurasi IP Address versi GUI (Graphical User Interface)

Untuk pertama kita masuk terlebih dahulu ke router yang ingin kita konfigurasi dengan cara klik pada router yang ingin kalian setting

setting ip address

Konfigurasi IP Address versi CLI (Command Line Interface)

Selanjutnya kita akan mengkonfigurasikan IP address dengan mode CLI,

setting ip address

Untuk tampilan awal seperti ini, apabila sudah disitu nanti akan ada keterangan yes/no kalian ketik no setelah itu enter 2x

setting ip address

Lalu untuk perintahnya sendiri sangat sederhana yaitu
Router>enable
Router#configure terminal
Router(config)#interface fastEthernet 0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
Cukup mudah bukan konfigurasinya di mode CLI tinggal kalian pahami dan lama-kelamaan pasti kalian akan hafal

Apabila sudah kalian konfigurasi seperti gambar di atas sekarang kita lanjut setting di kedua PC yang terhubung dengan router tersebut

Setting ip address di pc pada cisco packet tracer,

setting ip address

Caranya cukup mudah tinggal kalian ikuti langkah di bawah ini :
  • Pertama klik PC yang ingin kita konfigurasi
  • Kedua pilih tab desktop
  • Ketiga lalu apabila sudah pilih IP Configuration

Apabila sudah lanjut untuk mengisi ip addressnya seperti gambar di bawah ini

setting ip address

Ket :

  • Untuk IP Address kita isi dengan 192.168.1.2 seperti pada keterangan topologi di atas
  • Untuk Subnet Mask karena disini kita menggunakan /24 maka subnet mask yang digunakan yaitu 255.255.255.0
  • Selanjutnya untuk Default Gateway kita isikan IP Router yang sudah kita konfigurasi sebelumnya yaitu 192.168.1.2

Apabila sudah kita konfigurasi semua selanjutnya tinggal kita tes apakah yang kita konfigurasi tadi sudah sukses atau malah gagal.

setting ip address

Untuk caranya cukup mudah :

  • Pertama kalian klik PC yang akan kalian cek
  • Kedua pada bagian desktop kalian pilih Comannd Prompt maka akan muncul tampilan seperti di bawah ini

setting ip address

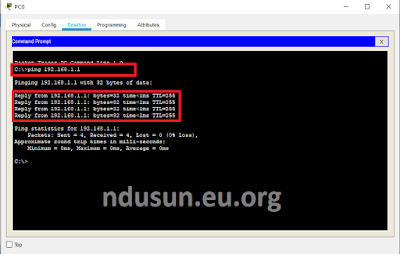

Selanjutnya masukan perintah ping 192.168.1.1 IP tersebut merupakan IP Address dari router yang kita konfigurasi. Di saat berhasil maka akan tampil pesan Reply from 192.168.1.1: bytes=32 time<1ms TTL=255.

Sekian penjelasan sedikit mengenai Setting IP Address semoga bermanfaat kedepannya, bagi yang belum paham bisa komen dibawah disini kita belajar bareng-bareng sampai bisa. Sampai ketemu di tutorial selanjutnya….
